產品概述 |

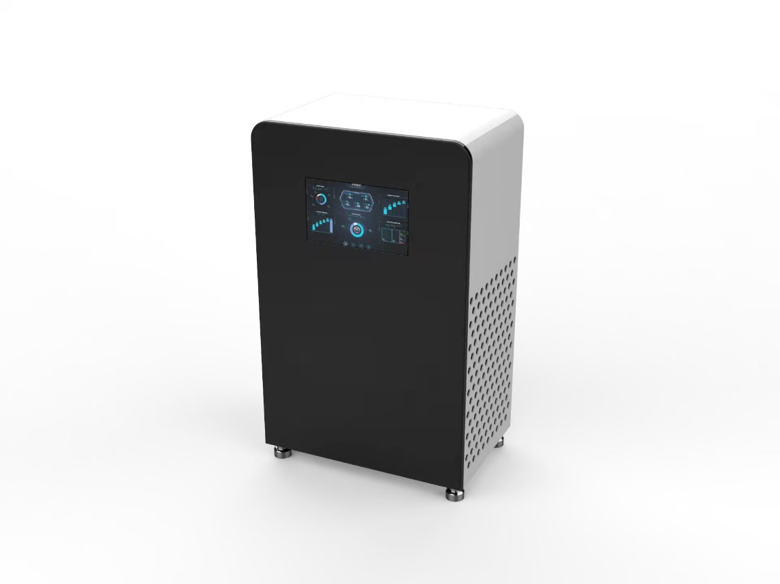

SDAPC90系列配電終端智能安全防護系統專為低壓配電側開發的一款智能安全配電防護產品，本產品主要針對低壓配電系統人身觸電、線路老化、短路、漏電等原因引起電氣安全問題而設計。
產品可以應用于學校、體育場館、加油站、醫院、銀行、療養院、康復中心、敬老院、酒店賓館、商場商鋪、企事業單位、家庭電器、旅游景點等各類低壓用電的場所，為場所內用電設備提供安全可靠的供電。
產品特點 |
裝置設計一體化。集觸點防護、漏電防護、過壓過流防護、雷電防護、統一潮流控制等系統功能為一體的智能化防護系統，系統具有多重防護功能、豐富的保護告警功能及友好人機界面，方便用戶使用。
■ 提高供電連續性。裝置負載側電網發生單相接地故障時，電網可持續供電，裝置報警，但不會切斷電源，不影響用電設備繼續運行。
■ 提高供電安全性。裝置的輸出側負載線路發生單相接地故障時，接地點不會產生電弧火花，防止電氣火災事故發生。
■ 保障人身安全。裝置限制了負載側電網的漏電流，人體誤觸碰到單根供電線路時，能對人體進行保護，不會造成觸電事故。
■ 監測報警功能。裝置后端輸出線路發生過載、過欠壓、絕緣，以及超溫故障時，裝置發出聲光報警信號及語音提示。
■ 電參量測量顯示。裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和輸出線路對地絕緣電阻值，并在觸摸屏上實時顯示。
■ 事件記錄功能。裝置可存儲 200 條事件記錄，可供用戶查詢。
■ 具有應急市電切換、浪涌保護及緊急按鈕斷電功能。
■ 遠程通訊功能。裝置具有 1 路 RS485 通訊接口，可以采用有線傳輸方式。
技術參數 |
項目類型 | 技術指標 | ||
系統接線 | 單相系統 | 三相系統 | |
輸入電壓 | AC 220V±10% ，50Hz | AC 380V±10% ，50Hz | |
輸出電壓 | AC 220V±5% ，50Hz | AC 380V±5% ，50Hz | |
單機容量 | 6k/12k/20kVA | 20 / 30 / 60 / 125/160 kVA | |
過載保護 | 動作范圍：100%~110%；動作延時：3~60s | ||
過欠壓保護 | 欠壓：80%~100%；過壓：100%~120% | ||
絕緣監測 | 監測范圍 | 1~5001kΩ（精度：±10% 或 ±10k） | |
報警設置 | 1~5001 kΩ | ||
故障記錄 | 200條記錄（故障類型、故障值、故障時間） | ||
報警方式 | 聲光報警，語音報警（聲音可以通過消音按鈕消除） | ||
通訊方式 | RS485 接口，Modbus-RTU 協議 | ||
運行噪音 | ≤55dB | ||
防護等級 | IP20 | ||
絕緣性能 | 入端與設備輸出端、設備輸入端與外殼、設備輸出端與外殼之間，絕緣電阻≥100 M Ω | ||
外殼與主電路之間工頻耐壓 | 2kV/Min | ||
安裝 使用 環境 | 工作場所 | 無雨雪直接侵襲、無腐蝕性氣體、粉塵，無劇烈震動的場所 | |
環境溫度 | -20℃~+60℃ | ||
相對濕度 | ≤95%，不凝露 | ||
海拔高度 | ≤2500m | ||
型號說明 |
產品選型表 |
產品名稱 | 規格型號 | 產品尺寸/mm(寬×深×高) | 重量/kg |
單相 配電終端智能防護系統 | SDAPC9061L | 430×530×700 | 27 |
SDAPC90121L | 450×550×800 | 38 | |
SDAPC90201L | 470×580×875 | 61 | |
單相 配電終端智能防護系統 | SDAPC90203L | 480×660×985 | 120 |
SDAPC90203L | 480×660×985 | 160 | |
SDAPC90603L | 580×800×1085 | 210 | |
SDAPC901253L | 700×1000×1200 | 330 | |
SDAPC901603L | 740×1110×1380 | 360 |
